海绵城市规划与专项设计

时间:2016年06月20日信息来源:中国给水排水 点击:

海绵城市规划框架

(1)城市概况

(2)城市水环境、水资源、水安全、水生态、水文化的历史与现状

(3)海绵城市建设的需求分析

(4)城市降雨、地下水位情况分析

(5)城市地质、土壤情况分析

(6)海绵城市建设的现状

(7)海绵城市建设拟解决的重点问题分析

(8)海绵城市建设的重点方向

(9)海绵城市定位

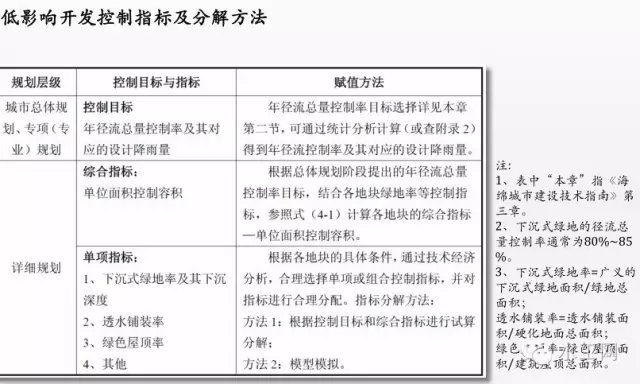

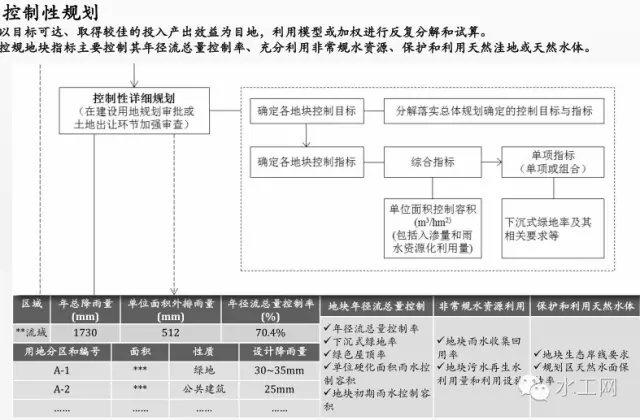

(10)海绵城市建设的规划目标和指标体系

(11)海绵城市建设的重点区域识别

(12)海绵城市建设分区及建设指引

(13)用地空间布局优化

(14)竖向规划优化

(15)水系规划优化

(16)海绵城市建设的时序安排

(17)海绵城市建设的规划管控

(18)海绵城市建设的近期实施计划

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

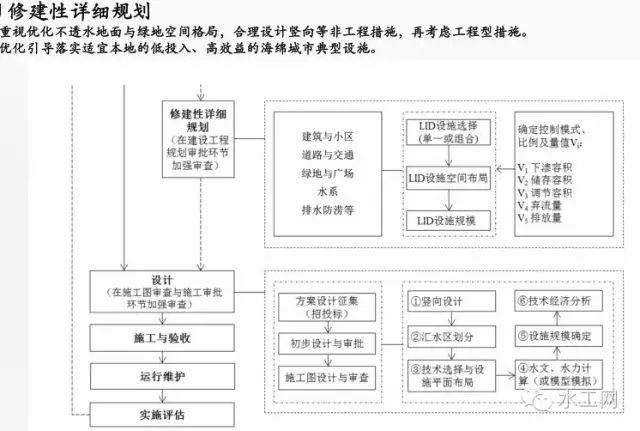

海绵城市专项设计框架

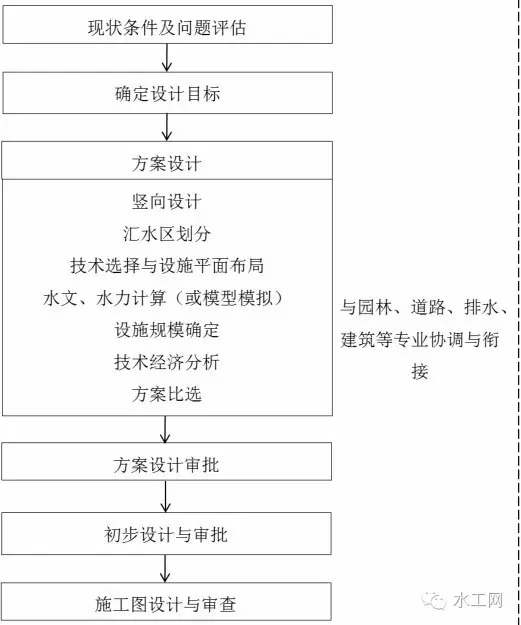

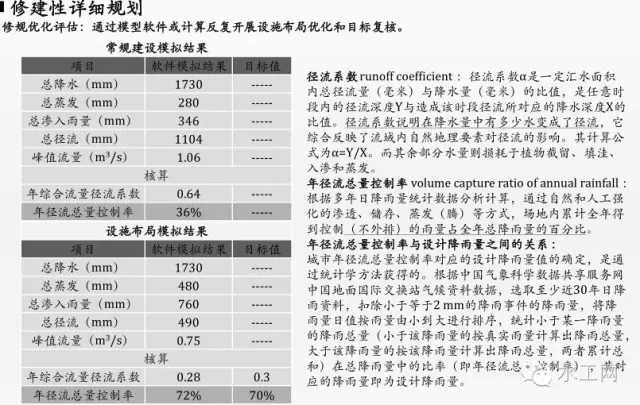

海绵城市设计应该包括评估,设计目标,方案,竖向,模拟,设施以及技术可行研究

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市专项--细节设计

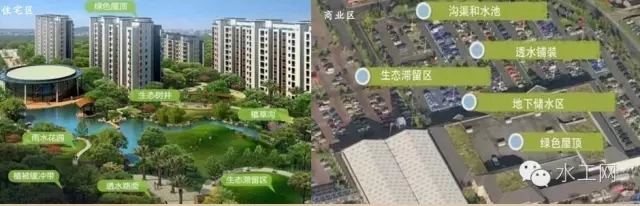

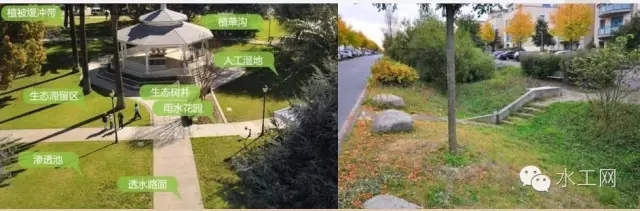

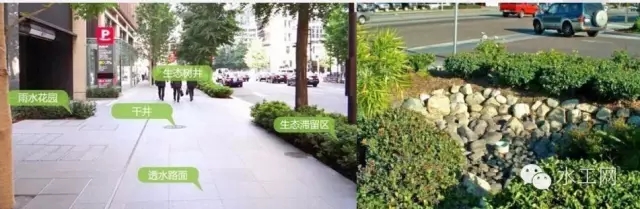

专项设计中借鉴案例图片和局部简单做法以及设计概念

    海绵城市--渗:主要是改变各种路面、地面铺装材料,改造屋顶绿化,调整绿地竖向,从源头将雨水留下来然后“渗”下去。

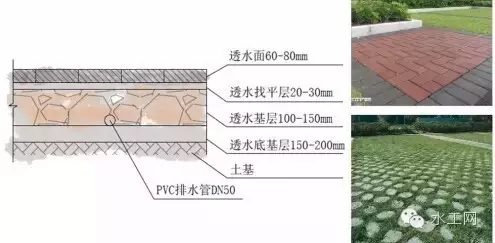

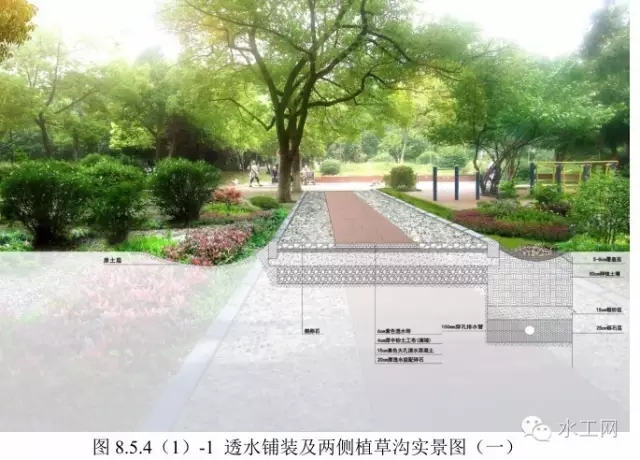

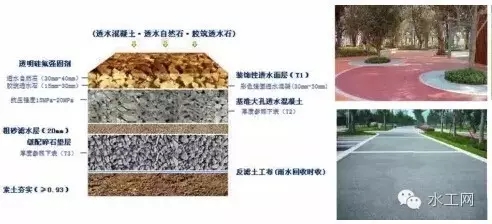

    透水景观铺装:通过透水铺装实现雨水渗透,或通过水渠和沟槽将雨水引流至街道附近的滞留设施中

海绵城市规划与专项设计

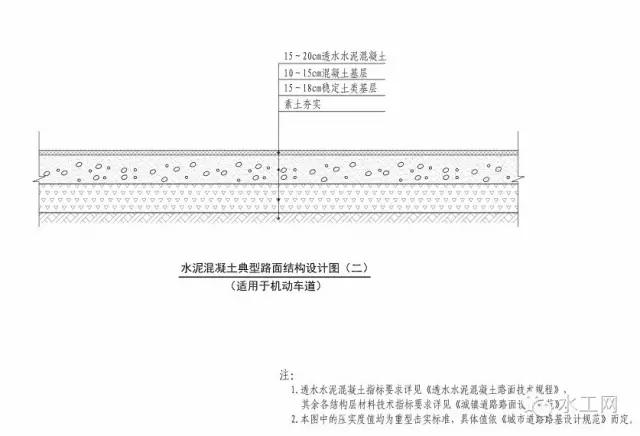

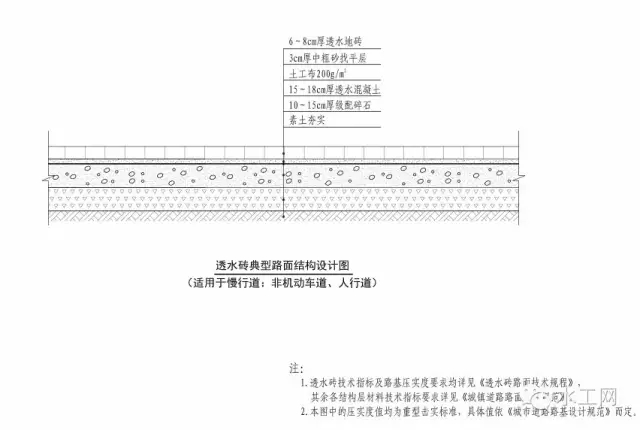

    透水道路铺装:将园区道路、居住区道路、停车场铺装材料改为透水混凝土,加大雨水渗透量,减少地表径流,渗透的雨水储蓄在地下储蓄池内经净化排入河道或者补给地下水,减少了直接性雨水对路面冲刷然后快速径流排水对于水源的污染。

海绵城市规划与专项设计

海绵城市规划与专项设计

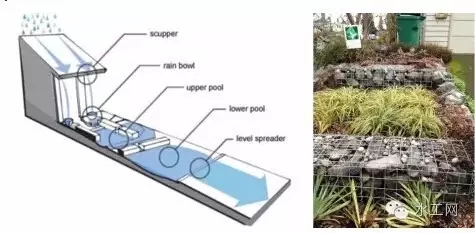

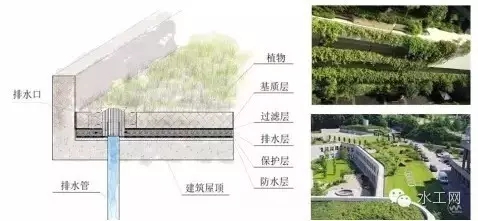

    绿色建筑:海绵城市建设措施不仅在于地面,屋顶和屋面雨水的处理也同样重要。在承重、防水和坡度合适的屋面打造绿色屋顶,利于屋面完成雨水的减排和净化。对于不适用绿色屋顶的屋面,也可以通过排水沟、雨水链等方式收集引导雨水进行贮蓄或下渗。

海绵城市规划与专项设计

海绵城市规划与专项设计

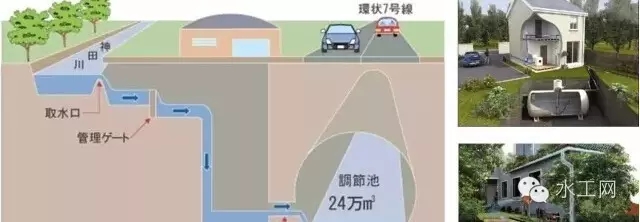

    海绵城市---蓄:即把雨水留下来,要尊重自然的地形地貌,使降雨得到自然散落。现在人工建设破坏了自然地形地貌后,短时间内水汇集到一个地方,就形成了内涝。所以要把降雨蓄起来,以达到调蓄和错峰。而当下海绵城市蓄水环节没有固定的标准和要求,地下蓄水样式多样,总体常用形式有两种:塑料模块蓄水、地下蓄水池。

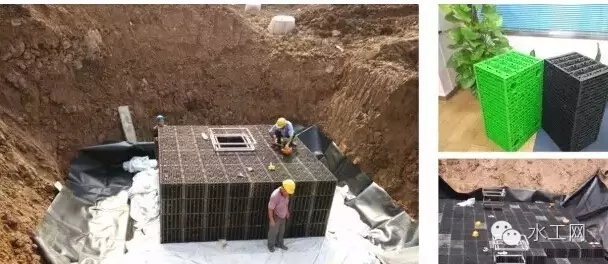

    蓄水模块:雨水蓄水模块是一种可以用来储存水,但不占空间的新型产品;具有超强的承压能力;95%的镂空空间可以实现更有效率的蓄水。配合防水布或者土工布可以完成蓄水,排放,同时还需要在结构内设置好进水管、出水管、水泵位置和检查井。

海绵城市规划与专项设计

    地下蓄水池:雨水收集池,由水池池体、水池进水沉沙井、水池出水井、高、低位通气帽,水池进、出水水管、水池溢流管、水池曝气系统等几部分组成。

海绵城市规划与专项设计

    海绵城市---滞:通过“滞”,可以延缓形成径流的高峰。具体形式总结为三种:雨水花园、生态滞留池、渗透池、人工湿地。

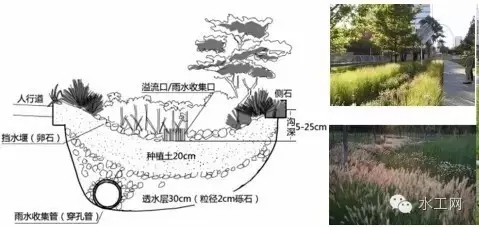

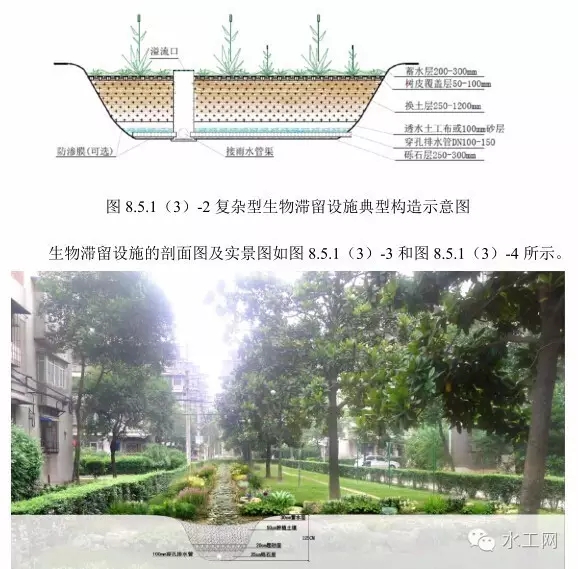

    雨水花园:通过将雨水滞留下渗来补充地下水并降低暴雨地表径流的洪峰,还可通过吸附、降解、离子交换和挥发等过程减少污染。其中浅坑部分能够蓄积一定的雨水,延缓雨水汇集的时间, 土壤能够增加雨水下渗,缓解地表积水现象。蓄积的雨水能够供给植物利用,减少绿地的灌溉水量。

海绵城市规划与专项设计

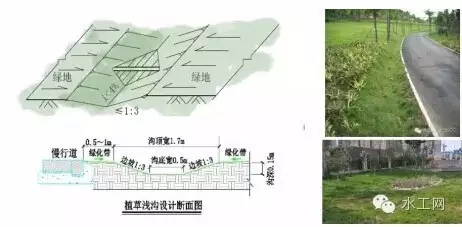

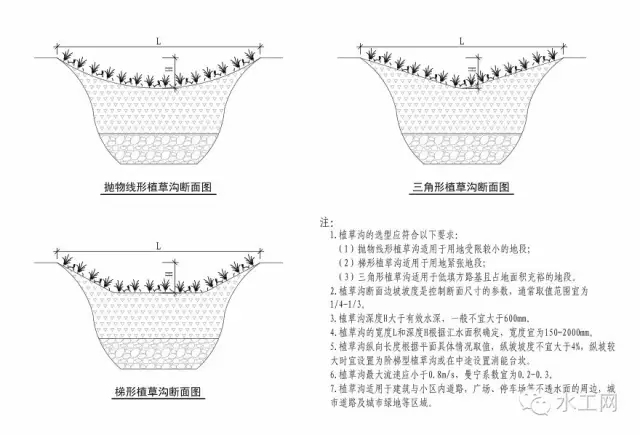

    植草沟:植草沟沟顶宽0.5~2m,深度0.05~0.40m,边坡(垂直:水平)1:3~1:4,纵向坡0.3%~5%。可设置在雨水花园、下凹式绿地前作为预防处理。

海绵城市规划与专项设计

海绵城市规划与专项设计

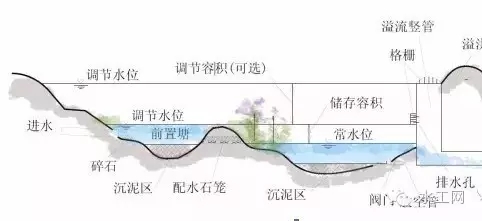

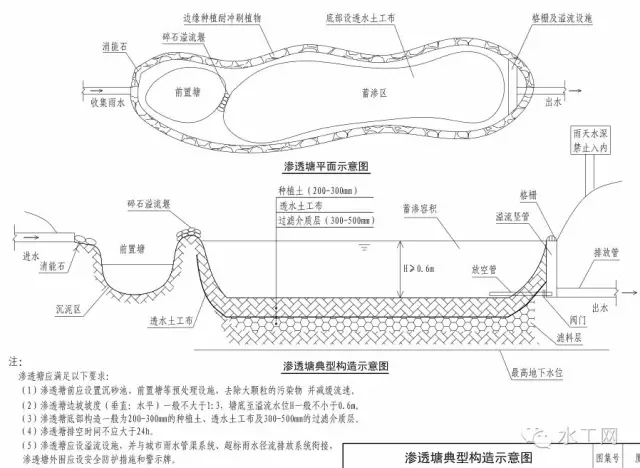

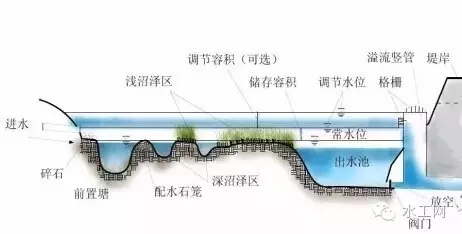

    雨水湿地/雨水塘:雨水塘是渗水洼塘即利用天然或人工修筑的池塘或洼地进行雨水渗透,补及地下水,雨水塘能有效地削减径流峰值;水湿地人工雨水湿地是一个综合的生态系统,它应用生态系统中物种共生、物质循环再生原理,结构与功能协调原则,将雨水花园、生态滞留池收集的雨水进行集中的净化。

海绵城市规划与专项设计

海绵城市规划与专项设计

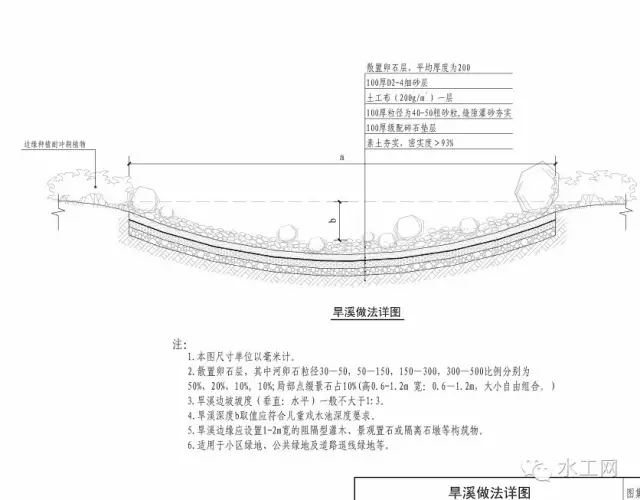

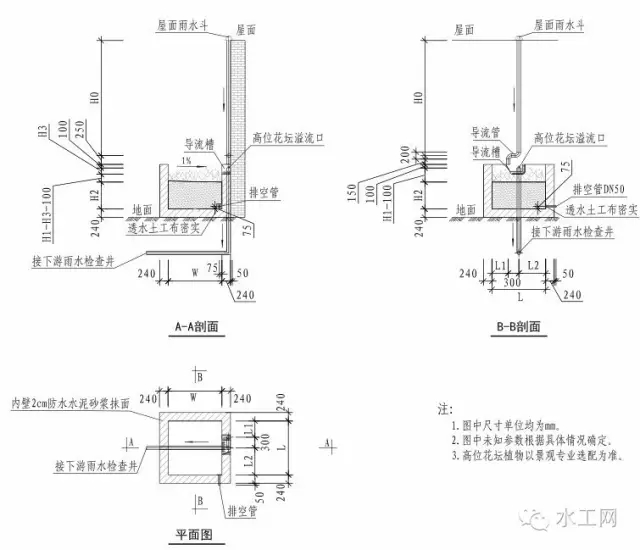

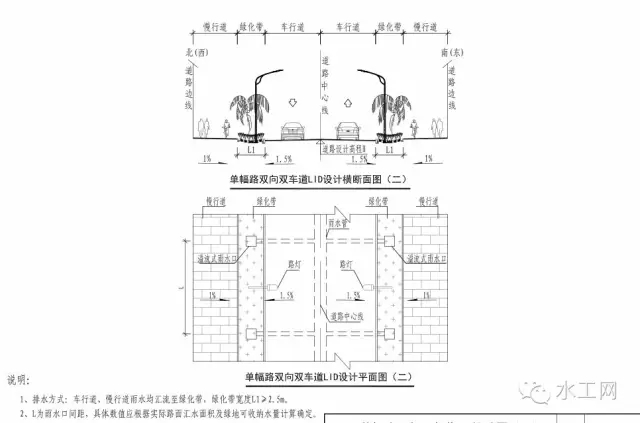

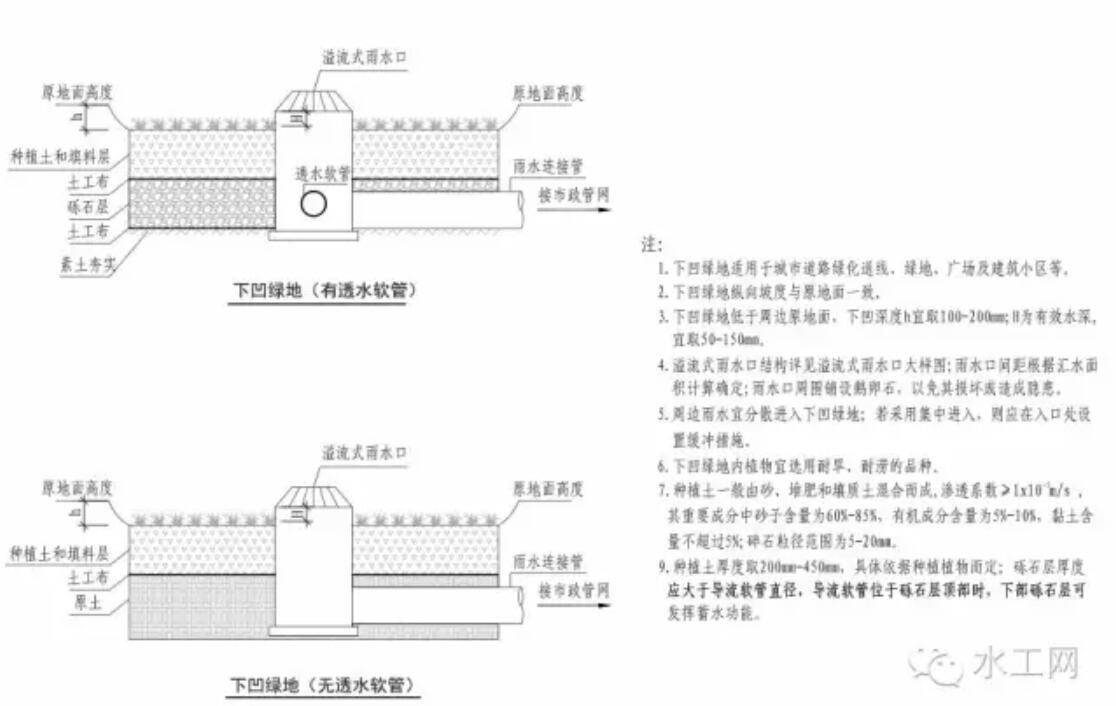

海绵城市专项--细节施工图

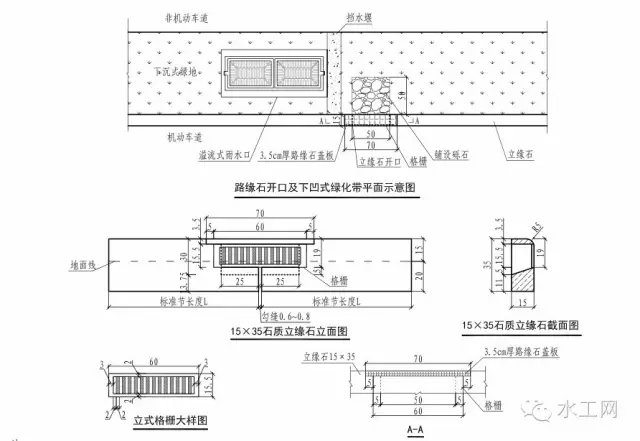

主要包括土建,植物等专项细部节点施工图做法:


海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

海绵城市规划与专项设计

(文章转载水工网  图片来自网络,仅供学习和交流)

(作者:曾红舟 编辑:admin)
